Control de motores DC con un Puente H





Qué necesitamos?

Todos los precios son bajos debido al envio desde China. Dependerá de ti si vale la pena esperar o no...

1. 2 transistores BD140 (pack-10: 1€) LINK eBay
2. 2 transistores BD139 (pack-10: 1€) LINK eBay
3. 2 transistores BC547(pack-50: 1€) LINK eBay
4. 2 resisténcias 1k ohm (pack-100: 1€) LINK eBay
5. 2 resisténcias 100 ohm (pack-100: 1€) LINK eBay
6. 3 conectores PCB dobles (pack-10: 1€) LINK eBay
7. PCB prototipos 5x7 (pack-5: 1€) LINK eBay
8. Cables conectores, soldador, estaño (0€)



Introducción!

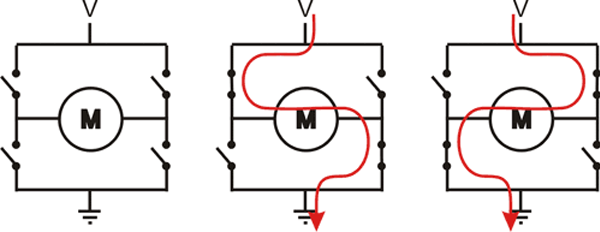

Siempre que quieres controlar un motor DC tienes problemas de tensión entre tu controlador y tus motores. La mayoria de los micro controladores funcionan a 5 voltios y tienen salidas de muy baja corriente. Si quieremos utilizar un motor con un voltaje de 12 voltios y corrientes de hasta 4 amperios necesitamos algo entre los dos lados. Un puente H, llamado asi por su configuración en forma de H es justamente lo que necesitamos. Un puene H es una configuración de 4 puertas activadas por pequeñas señales y que abiertas en parejas de dos dejan la corriente fluir en un sentido u otro.

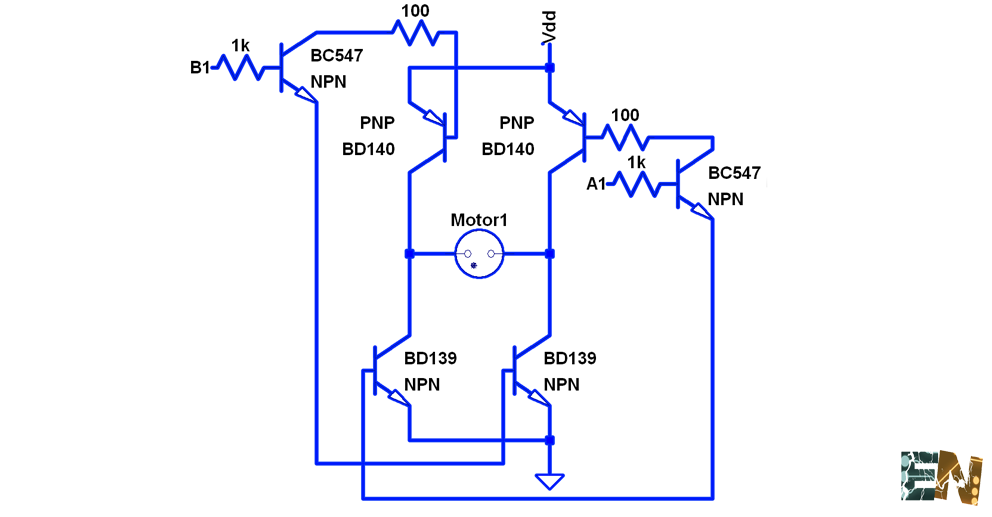

Esquemático!

Paso a paso

Se conectan los 2 transistores PNP en la parte superior de la PCB de 5x7cm con distancias iguales entre si. Se sueldan y se cortan los cables que sobran. Se colocan los 2 transistores NPN BD139 en la parte inferior de la placa. Se sueldan igual que los anteriores. Se conectan los 2 transistores BC547 cerca de los BD140 para ahorar conexiones. Se hace la conexion a travez de las 2 resistencias de 100 ohms. Se colocan todos los conectores y se conectan con dos resistencias 1k ohm las entradas con las bases de los dos transistores BC547. Se empieza el cableado con cables finos. Primero se conecta GND a los emisores de los transistores BD139. Despues se conecta Vdd a los emisores de los transisotres BD140. Se conectan las salidas a los pines de la placa y estamos listos. Para probar el circuito se ha hecho un pequeño codigo Arduino, para controlar sentido de giro y velocidades con señales PWM
Basic jQuery Slider Example

Fotos de ayuda

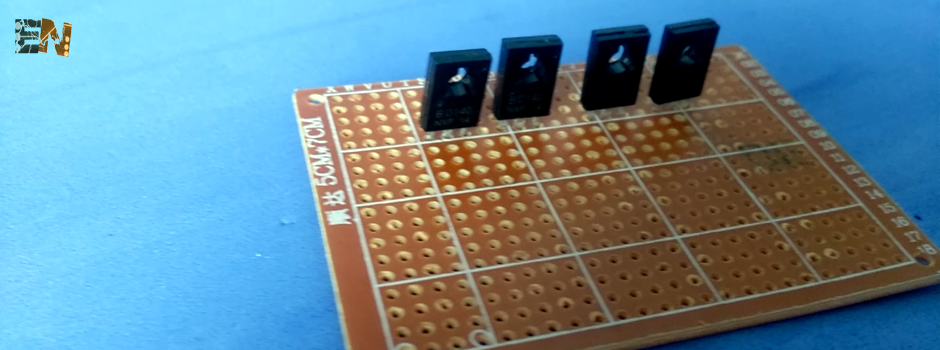

Transistores BD140

Se colocan los transistores PNP BD140 en la parte superior de la PCB. En este caso se han realizado dos puentes H a la vez.

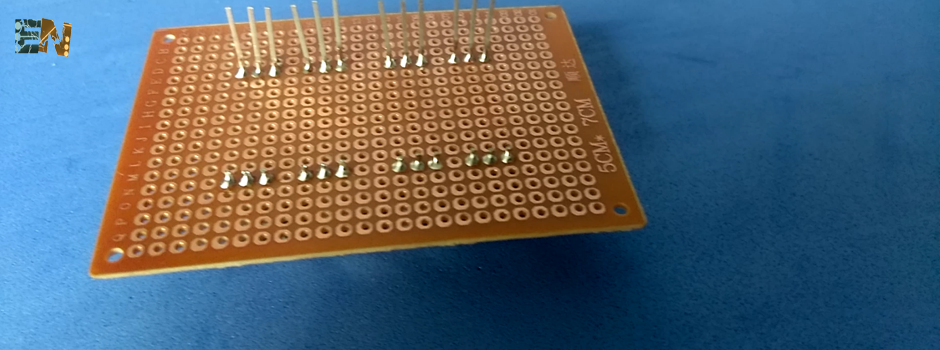

Transistores BD139

Se colocan los transistores NPN BD139 en la parte inferior de la placa, se sueldan y se corta el exceso.

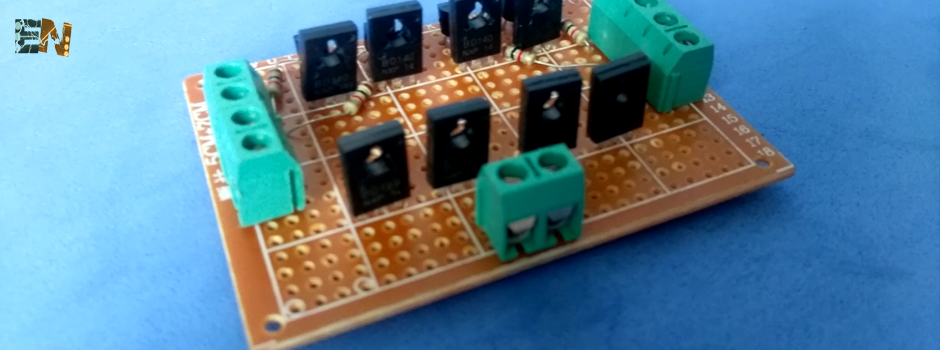

Transistores BC547 y conectores

Se colocan los transistores BC547 en la parte superior de los BD140 para facilitar la conexión. Se sueldan junto con las resistencias y los conectores.

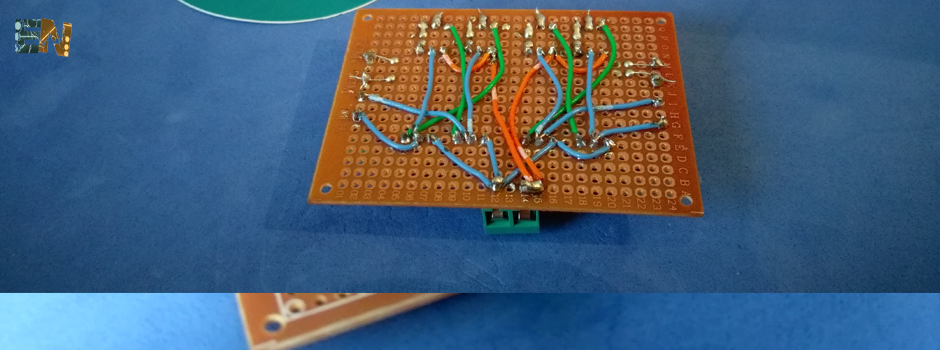

Conexión con cables

Se acaban todas las conexiónes con cables finos, Salidas, entradas y interconexiónes.



Puedes descargar el Código test aquí:

Conecta los pines al módulo, carga el programa y prueba su funcionamiento.
